【產通社，7月27日訊】Techwire International消息，凌力爾特公司 (Linear Technology Corporation) LTC3226無電感器型超級電容充電器具有后備電源通路(PowerPath)控制器，適合于那些需要短時后備電源應用中的鋰離子電池或其他低電壓系統軌。

產品特點

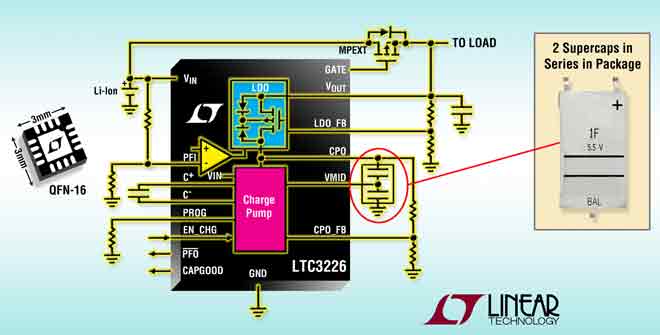

LTC3226采用一種低噪聲雙模式(1x/2x)充電泵架構，具恒定輸入電流，可從2.5-5.5V的輸入電源給兩節串聯的超級電容器充電，使其達到2.5-5.3V的可編程電容器充電電壓。充電電流最高達150mA，是電阻器可編程的。該器件的自動電量平衡和電壓箝位功能無需平衡電阻器就可保持兩節超級電容器上的電壓相等。這可保護每個超級電容器免遭因電池電容不匹配或泄漏所引起的過壓損壞，同時最大限度地減少對電容器的電流消耗。

LTC3226具有兩種操作模式：標準模式和后備模式。操作模式由一個可編程電源故障(PFI)比較器來決定。在標準模式中(PFI為高電平)，功率通過一個低損耗外部FET理想二極管從VIN輸送至VOUT，而且充電泵保持接通狀態以對超級電容器組進行Top-Off型充電。在備份模式(PFI為低電平)時，充電泵斷開，內部LDO接通，以用存儲在超級電容器中的電荷提供VOUT負載電流，同時外部理想二極管防止反向電流流進VIN。用超級電容器通過內部LDO可提供高達2A的備份電流。

當輸出電壓處于穩定狀態時，LTC3226以非常低的55µA靜態電流工作。基本充電電路需要很少的外部組件，且占用很小的空間，該IC采用纖巧的3mm x 3mm QFN封裝。很高的900kHz工作頻率減小了外部組件的尺寸。內部限流和過熱停機電路允許該器件承受從PROG、VOUT或CPO引腳到地的連續短路。其他特點包括CAP PGOOD和VIN PFO (電源故障)輸出以及用于系統內務處理的VOUT RST輸出。

供貨與報價

LTC3226采用緊湊的16引線、扁平(0.75mm) 3mm x 3mm QFN封裝，工作溫度范圍為-40°C至125°C。E級和I級器件的千片批購價分別為每片2.67美元和3.07美元。查詢進一步信息，請?jiān)L問http://www.linear.com.cn/product/LTC3226。
