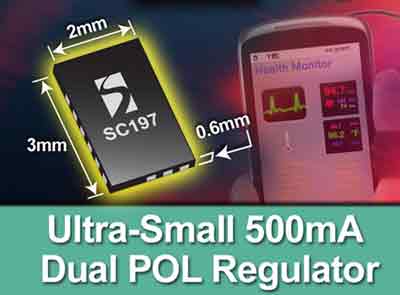

【產通社，4月20日訊】升特公司（Semtech；納斯達克: SMTC）消息，其新型SC197是一只500mA、雙輸出的負載點（POL）穩壓器，在一個超小超薄的2 x 3 x 0.6mm封裝中包含了兩個PWM調制DC-DC穩壓器，整個設計解決方案的占位面積只有80mm2。SC197的小型體積與面積都能幫助設計者比使用兩只單通道開關管的方案大大節省電路板空間，電源效率可高達94%，因而是LDO的更高效率替代品。SC197最適合于便攜設備應用，包括醫療設備與個人導航設備、POS終端、便攜游戲機，以及用于管理網絡、通信、工業與辦公自動化設備等嵌入應用中的3.3V至5V內部電壓軌。
升特公司電源管理集團營銷總監Athar Zaidi表示：“升特buck穩壓器平臺以其性能、超小型和高效率解決方案的競爭能力而橫空出世。SC197是我們最新發布SC283雙buck穩壓器中的新成員，其設計減小了要求較高功率（最大1.8A）系統的尺寸。SC197使設計者獲得了一種極小且易用的開關方案，可為便攜設備應用中的核心與外設功能提供電源，包括智能手機、醫療設備與個人導航設備、POS終端、數碼相機，以及便攜游戲機等。”
產品特點
除了兩只片上穩壓器以外，SC197還集成有4 bit VID管腳，以提供動態電壓調節（DVS），而無需外接設置電阻。另外，片上的回路補償也消除了對穩定控制元件的需求，并且SC197采用3.5MHz的固定PWM開關頻率，獲得了高效率與快速瞬態響應之間的平衡，能夠使用非常小的芯片電感。在典型設計中，每只穩壓器只需要兩只電容和一只電感 。SC197兼具高集成度、微型封裝與低外接元件數的獨特優勢，占位面積可小至80mm2。
SC197中兩個穩壓器的輸入電壓范圍都是2.9V至5.5V，提供從0.8V至3.3V的15種可管腳編程設定的輸出電壓，覆蓋一臺設備上所有常見的核心電壓軌與I/O電壓軌。自動節電（PSAVE）模式將靜態電流降至每只穩壓器38μA（典型值），在輕載期間也能保持高效率。
SC197提供了全套的保護功能，包括最大限度減少浪涌電流的內部軟起動；輸入欠壓鎖定；輸出過壓與過流保護；折返電流限制、短路保護；以及過熱保護等。另外還支持100%占空比運行，面向輸入輸出端之間小余量的應用。
對于只需要一只穩壓器的應用，SC195與SC202可提供與SC197相同的性能，SC195需要外接一只電感，SC202則有一只集成電感。SC283集成了兩只1.8A穩壓器，面向需要更大功率的雙穩壓器應用。
SC197的主要特性如下：
. VIN：2.9V至5.5V；VOUT：0.8V至3.3V，可管腳編程設定；
. 雙通道：每通道500mA輸出電流；
. 超小超薄18焊盤MLPQ封裝 – 2 x 3 x 0.6mm；
. 采用非常小的芯片電感，超小型80mm2方案面積；
. 用于動態電壓調節的集成VID管腳，無需外接反饋電阻；
. 3.5MHz開關頻率；
. 效率可達94%；
. 快速瞬態響應。
供貨與報價
SC197（訂貨代碼：SC197ULTR）現已開始大量供貨。訂購3000件以上，單價為0.98美元。評估版（訂貨代碼：SC197EVB）現也供貨。升特提供全方位的設計幫助，包括現場和工廠支持。
查詢進一步信息，請?jiān)L問http://www.semtech.com/info。
