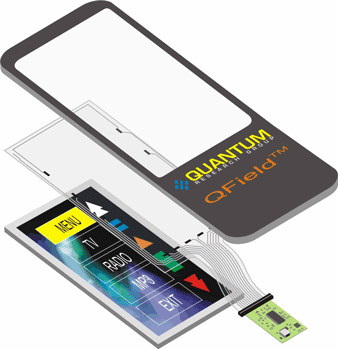

電荷轉移(QT)電容式觸摸產品公司——Quantum Research最近公布了一種稱為QField的新技術。該公司利用電荷轉移感應技術首次設計出只有一層銦錫氧化物(ITO)導電層的電容式觸摸屏，而電阻式和其它電容式觸摸屏則需要兩層。QField技術省略了對打開面板、密封層和前蓋的需要，因為ITO層可以印刷在觸摸屏表面(一般是玻璃或塑料)的下層，這一特性可以大大簡化觸摸屏的結構并降低制造成本。

    這種觸摸屏可以做到3mm厚，而且只有一層ITO使得屏幕更透明，透光率高達90%。這意味著LCD的亮度和對比度可以得到提高，所需的背光電平更低，而且功耗也會更低—這會給便攜設備帶來重要益處，并且可以節省成本。這一技術也可用于柔性或彎曲的面板，以使屏幕設計更多樣化，設計者可以通過引人注目的用戶界面來實現產品的差異化。

    Quantum將推出一系列用于實現QField 技術的IC，并向客戶建議合適的觸摸屏物理結構以及掌握所需要求的ITO供應商。這些器件的特性將包括X-Y坐標輸出、256 x 256像素分辨率、可用戴著手套的手進行操作、20ms響應時間，以及低功耗模式下微安級的電流消耗。

    電阻式觸摸屏在操作中需要使用者手指提供的物理壓力，通過壓力以使兩個ITO層相互接觸。這容易導致破損。這種技術只不過因其低成本而得到了大量的采用。QField技術以與電阻式觸摸屏相當?shù)某杀窘鉀Q了這些技術問題。這一新發明將淘汰大多數對角長度為4英寸的電阻式觸摸屏，而且有望向10英寸觸摸屏大舉進軍。

    QField觸摸屏基于Quantum Research公司專利的電荷轉移感應技術，該技術比傳統的電容式感測更精確、可靠。它包括對一個感測電極進行充電，在這里即是ITO層，然后將電荷轉移到一個由固定電容組成的檢測器上。電荷的轉移采集過程是通過微處理器對MOSFET晶體管轉換的控制、以突發脈沖串模式進行的。

    這個由手指產生的外部電容會對電荷向特定傳感器的流動產生影響。采用的擴頻感測模式可以減少RF輻射及干擾。同時，它還可以明顯地降低功耗。

    這種技術有多種潛在的應用，包括諸如手機、PC、PDA及MP3播放器等消費類電子產品。它也同樣適合用于家用電器、工業及醫療系統等特別要求易清潔且表面需要密封的領域。

    QField技術還支持不透明物、任意位置、X-Y坐標報告及電容式觸摸小鍵盤的應用生成，這樣的應用包括噴墨式打印機操作屏、A/V遙控器以及類似的人機界面。在這種操作模式下，該發明可使操作屏具備任意位置報告功能，就像便攜電腦上的位置跟蹤板一樣，但其尺寸更大且成本更低。設計者也可以實現其它的控制特性，如電容式觸摸按鈕陣、觸摸輪、觸摸滑塊的混合型產品，以及在塑料或玻璃面板背后粘上一片簡單、低成本、單面PCB做成的二維位置跟蹤板。

    在成本上，針對對角長度為4英寸顯示屏的Qfield解決方案，當同時包括了薄膜和芯片時預計為約3.00美元。由于毋需前蓋，而且在面板上省略了打孔，這意味在結構上可以明顯地降低成本，使得Qfield方式甚至在總體產品成本上要較電阻式低，同時，提供更顯著的可靠性和清晰度。Qfield更高的透明度意味著LCD顯示器可以以更低的功耗進行背光、節省能源、而且允許進一步地降低電池和電路的成本。
