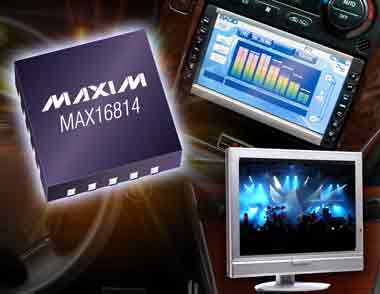

【產通社，9月10日訊】Maxim Integrated Products (NASDAQ：MXIM)網站消息，其高度集成的4串HB LED驅動器每通道可輸出高達150mA電流。MAX16814集成了構建LCD TV、監視器和汽車顯示器中高性能背光驅動器所需的所有功能。通過這種集成架構，MAX16814能夠?yàn)樵O(shè)計者提供高性價比方案，在保持高性能的同時大大簡化了照明設計。因此，MAX16814是LCD TV、臺式監視器、汽車顯示器和儀表盤、以及工業顯示器背光的理想選擇。器件還非常適合用于汽車前燈和近/遠光燈、以及其它SSL (固態照明)應用。

MAX16814集成了開關DC-DC控制器，用于產生驅動多串LED所需的電壓。器件還具有4個帶有片內功率MOSFET的線性電流吸收電路，為每串LED提供最高150mA的可編程電流。自適應輸出電壓控制架構優化了效率，極大地降低了LED電流吸收通路的功耗。這種架構省去了多個外部元件，簡化了空間受限應用的設計，節省了空間。

LCD顯示器背光的新要求和新挑戰

HB LED正迅速取代CCFL，用于LCD TV、臺式監視器和汽車顯示器的背光。促使這種轉變的主要?jiǎng)恿κ荋B LED具有比CCFL更低的能量消耗、更小的外形尺寸以及更高的可靠性，此外HB LED不含有害化學物質(比如：汞)。

大多數應用采用多個LED串，并需要盡可能降低成本。多串驅動器為此類需求提供了優異的方案，在降低成本的同時提高了集成度。但是這種方案存在許多與效率、功耗、調光能力、故障保護以及EMI (電磁干擾)相關的設計挑戰。

在簡化設計的同時優化效率、降低功耗

多串驅動器由開關轉換器和多路線性電流吸收電路組成。為了優化效率，開關轉換器的輸出電壓必須設置為每串LED所需的電源電壓。優化輸出電壓對于高溫應用(如：汽車)極為重要，此類應用中必須降低功耗使電路溫度保持在可接受的范圍。

傳統驅動器需要復雜的外部電路來設置輸出電壓，而MAX16814將該功能集成到了芯片內部。器件的自適應輸出電壓控制架構自動檢測HB LED所需的電壓，從而降低了功耗。這種架構具有較高的集成度，極大地降低了方案成本。

擴展PWM調光范圍，適應各種環境亮度條件

在環境亮度不斷變化的情況下工作時，系統需要較寬的調光范圍。此類應用必須能夠適應從強烈的日光到完全黑暗的環境亮度變化，以保證全天都具有優異的能見度。該功能對于汽車、工業及醫療系統等關系生命安全的應用尤為重要。

大多數多串驅動器的PWM占空比不能低于某個特定的最小值，以便正確設置開關轉換器的輸出電壓。因此，這些驅動器的最大調光范圍通常限制在100:1。

MAX16814采用獨特的技術(專利申請中)，實現了5000:1的超寬PWM調光范圍，調光頻率為200Hz，能夠?qū)λ辛炼拳h(huán)境下的顯示性能進行優化。

確保關系生命安全應用的可靠性

關系生命安全的應用需要極高的可靠性和故障容限。如果一個LED失效，會突然短路或開路。這兩種情況下，HB LED驅動電路必須能夠保護自身及周圍的電氣系統，向電氣系統發出故障狀態告警信號，盡可能地減小故障對用戶的影響。

MAX16814具有開路和短路故障保護。當出現LED短路或開路時，驅動器檢測故障并自動關閉受影響的LED串，同時保持其它串正常工作。這種保護方式極大地降低了故障的影響，防止進一步損壞系統。上述兩種故障情況下，可通過一個輸出引腳向系統的其它部分發出故障狀態告警信號。

此外MAX16814還具有過熱保護，防止出現過熱狀態時損壞電路。這些故障保護電路結合器件的高輸入電壓以及寬工作溫度范圍，能夠從根本上保證器件在惡劣的電氣和溫度環境下可靠地工作。

大大降低了EMI

電磁兼容性是許多應用都會遇到的挑戰。例如，汽車應用中常見的EMI挑戰是避免電子電路影響AM廣播。

MAX16814允許用戶在200kHz至2MHz范圍內設置開關頻率，從而使工作頻率高于AM廣播頻段。另外，在同一個模塊內使用多片MAX16814時，器件的振蕩器同步功能可大大降低EMI噪聲。上述功能可使器件減少系統中EMI濾波器的元件數量、尺寸和成本。

市場上集成度最高的方案

簡言之，MAX16814能夠提供市場上集成度最高的高性能、高可靠性多串HB LED驅動器方案。器件不僅集成了所有吸收電流MOSFET，還大大減少了設計所需的外部元件數量。MAX16814無需外部電路即可實現自動輸出電壓優化、開路和短路LED保護以及寬范圍PWM調光等高級功能。

設計者可受益于更小的方案尺寸、更低的BOM成本和更好的系統性能。另外，較少的外部元件數量能夠減少可能的故障模式，增強了系統可靠性。

HB LED驅動器的其它優勢

為提高靈活性，開關調節器能夠配置為升壓或SEPIC轉換器，因此被驅動的LED上的電壓可以高于或低于輸入電壓。其它特性包括逐周期電流限制、輸出過壓保護和過熱保護。

供貨與報價

MAX16814工作在-40°C至+125°C汽車級溫度范圍，較寬的輸入電壓范圍(4.75V至40V)使其能夠承受40V的拋負載。器件提供增強散熱的4mm x 4mm、32引腳TQFN封裝和20引腳TSSOP封裝。芯片起價$1.39 (1000片起，美國離岸價)。更多信息請?jiān)L問http://www.maxim-ic.com.cn/Backlight-Driver。
