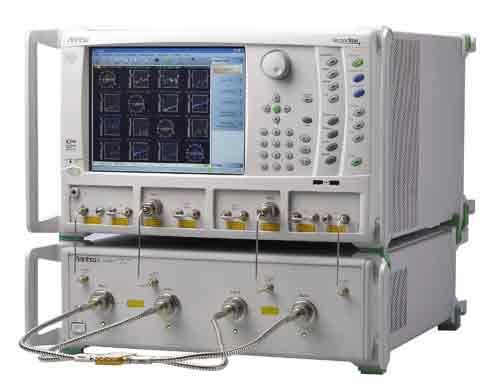

【產通社，6月11日訊】Anritsu公司消息，其MN469xA系列4端口測試座可與其VectorStar MS4640A矢量網絡分析儀(VNA)配合使用。MN469xA系列是采用了VectorStar的70GHz高性能優勢和經驗證的開關技術開發而成的，可提供快速、準確進行16個全校正S參數測量所需的高精度和寬動態范圍。

產品特點

MN469xA專為當今高度集成的多端口部件和通用的三端口部件（如合成器、雙工器及耦合器等）開發。該配置還非常適合測量平衡的雙端口部件，如高速傳輸線背板、連接器、電纜、平衡放大器、平衡-非平衡轉換器及收發器等。該解決方案可以30μs/點的速度進行高精度測量，非常適合研發和制造應用。

VectorStar多端口解決方案以一體化的的VNA為基礎，驅動外部的測試座，可提供10MHz至20/40/70GHz的4端口能力。憑借配置的靈活性，可擴展雙端口測量設備，或?qū)y(cè)試設備配合多個VNA使用。精選的架構特別適合測試單端器件、平衡無源器件和平衡線性有源器件。

應用提示

MN469xA可為多端口應用提供VectorStar的固有優勢。MS4640A提供了業界最佳的雙端口70kHz至70GHz頻率范圍、67GHz時103dB的動態范圍以及20us/點的測量速度，從而為射頻、微波及毫米波設備的S參數測量樹立了新的性能基準。VectorStar在70GHz時100dB的動態范圍可為微波VNA提供前所未見的精度。

MS4640A出色的接收機壓縮點大大提高了實際可用的動態范圍，在70GHz時具有+10dBm 0.1dB的壓縮點。憑借覆蓋70kHz至40GHz或70GHz的高精度自動校準件，在70GHz時可實現42dB的剩余方向性，在20GHz時可實現高達50dB的剩余方向性。這種無與倫比的性能可以極大地提高測試的效率和精度。

VectorStar可實現20μs/點的真實測量速度，而沒有任何傳統VNA中通常存在的限制。這種測量速度能讓MS4640A在各種物理和環境條件、驅動電平或頻率范圍內實現最佳設備特性以獲得所需的測試數據。

供貨信息

MN469xA系列測試設備的交付期為收到訂單后10周。查詢進一步信息，請?jiān)L問http://www.anritsu.com.hk/sc。
