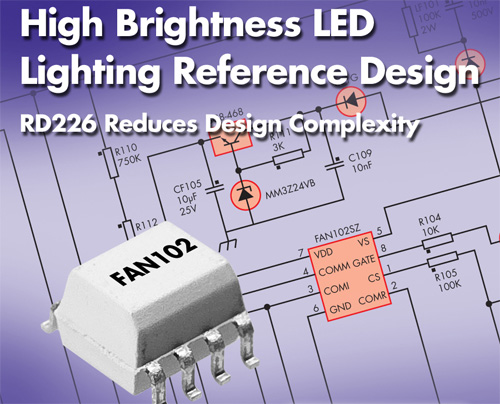

【產通社，6月5日訊】飛兆半導體(Fairchild Semiconductor)消息，其新參考設計RD226無須次級端控制電路和光耦合器，即可實施AC輸入LED照明系統。RD226是一款通用輸入12W LED照明解決方案，能夠減小高亮度(HB) LED燈的體積，并節省材料清單 (BOM) 成本。

這款參考設計采用反激式拓撲的隔離型初級端控制離線AC-DC轉換器，通用輸入電壓范圍為85VRMS至265VRMS，線路頻率為50Hz至60Hz。RD226還提供350mA和700mA可選恒流輸出，二者最大輸出電壓均為17V。這款參考設計使用飛兆半導體的FAN102器件作為初級端控制PWM控制器，以減小總體系統成本和體積。

帶有AC電源輸入的高亮度(HB) LED應用需要一個電路將AC輸入電壓轉換為恒流，而在某些應用中，由于負載必須與電源輸入隔離，因此增加了設計復雜性。傳統方法需要使用帶有恒流輸出的反激式轉換器。在大多數情況下，次級端控制電路會使用一個運算放大器配合一個參考電路，或只用一個專用控制IC來調節電流，并經由光耦合器向初級端的PWM控制器發送控制信息。飛兆半導體的創新解決方案，可讓設計人員實現無須次級端控制電路和光耦合器的AC輸入LED照明系統。

飛兆半導體提供廣泛的參考設計系列，可減少電路板空間、簡化設計，并確保系統可靠性和加快上市速度。這些生產就緒的設計能夠發揮重要的作用，使到OEM廠商縮短設計時間，更快地將其應用帶入市場。

下載RD226參考設計，請訪問http://www.fairchildsemi.com/support/referencedesign/index.html。
