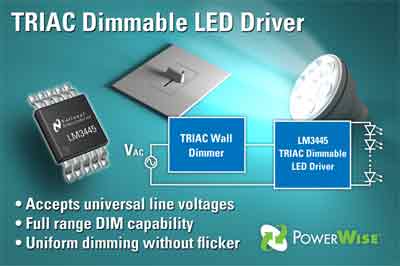

【產通社，2月23日訊】美國國家半導體公司(National Semiconductor)網站消息，LM3445離線式恒流控制器可以支持具備三端雙向可控硅(TRIAC)正向或反向相位控制功能的傳統入墻式調光器，可以穩定調控高亮度LED的光暗，確保不會出現光線閃爍問題。LM3445 LED驅動器不但可以支持高達100:1的調光比，而且還可輸出1A以上的恒流來驅動多串LED，廣泛應用于住宅、建筑物、商業及工業專用照明領域。

產品特色

LM3445 LED驅動器屬于PowerWise系列可大幅提高系統的光線輸出量，在典型應用情況下符合美國“能源之星(ENERGY STAR)”的功率標準。

按照目前業界的設計標準，入墻式三端雙向可控硅調光器通常連接白熾燈或鹵素?zé)暨@類電阻負載。但LED燈泡并不屬于入墻式三端雙向可控硅調光器可以接入的電阻負載，因此如果利用傳統的入墻式三端雙向可控硅調光器調控LED燈泡的亮度，調控效果將無法達到最佳狀態。目前市場上的LED驅動器會產生頻率為120Hz的閃爍，或者無法達到100:1的調光比。

LM3445可以成功解決上述問題，可將三端雙向可控硅的斬波波形轉為DIM信號，然后進行解碼，從而實現100:1的調光比，并確保調光穩定，無閃爍發生。這款驅動器采用的控制架構正在申請專利。新型架構可以確保輸入LED的紋波電流恒定不變，有助于延長LED的壽命。

采用LM3445 LED驅動器，可實現LED燈泡取代目前利用標準三端雙向可控硅入墻式調光器的白熾燈泡和鹵素?zé)襞�。此外，還可通過主/從操作方式控制多串LED燈泡。

系統設計工程師只需采用美國國家半導體的WEBENCH LED Designer網上設計工具，便可在極短時間內完成全套利用LM3445芯片執行控制功能的LED照明系統設計。

使用提示

采用10引腳迷你型SOIC封裝的美國國家半導體LM3445芯片是一款自適應固定關斷時間的交流/直流降壓恒流控制器。其特點是內置三端雙向可控硅調光譯碼器，因此可以利用標準的三端雙向可控硅調光器執行調光對比極大的LED調光功能。此外，該芯片采用可支持高頻操作的架構，可與體積小巧的外置被動元件搭配使用。

LM3445芯片的另一特點是內置泄流器電路。每當線路電壓下跌至較低水平時，泄流器會容許電流繼續流通，以便三端雙向可控硅調光器可以繼續正常運行。此外，該芯片內置的被動式功率因數校正電路可以在周期內的大部分時間直接從線路截取電流，為降壓穩壓器提供恒定的正電壓，并確保最低的耗電量。LM3445芯片的優勢還包括：過熱停機、限流及欠壓鎖定等保護功能。

價格及供貨

LM3445芯片已有批量供貨，采購以1,000顆為單位，單顆價為1.75美元。

查詢進一步資料或訂購樣品及評估電路板，請瀏覽http://www.national.com/pf/LM/LM3445.html。

在線觀看LM3445芯片短片，請瀏覽http://www.national.com/led網頁。
