【產通社，2月11日訊】ANADIGICS公布了一項有線電視網絡接口模塊（NIM）參考設計，該參考設計結合了ANADIGICS最新推出的AIT1042綜合射頻調諧器和意法半導體公司（STMicroelectronics）具有A/D轉換器的ST0297E QAM解調器。這項參考設計為用戶提供了可立即投入使用的高性價比調諧器－解調器子系統，解決了復雜的射頻前端設計難題。

方案特點

這項設計由ANADIGICS公司和意法半導體公司聯合開發，原始設備制造商(OEM)可用此ready-to-implement的解決方案，部署這些最新的射頻調諧器和QAM解調器技術。這個Ready-to-implement的解決方案滿足了市場新型有線電視機頂盒和家庭網關產品普遍對小體積、低成本和快速部署的要求。

這項完整的NIM參考設計提供了一個完整的高優化硬軟件解決方案，能夠?qū)崿F(xiàn)對有線產品進行快速的現場測試、認證和量產。這個平臺可支援所有的設計，包括電路圖、印刷電路板布線、材料清單及核心軟件。

機頂盒制造商可以此設計為基礎，或?qū)ζ溥M(jìn)行定制，以滿足他們的特定需求，該參考設計可直接應用于制造商 “板上調諧器”解決方案的印刷電路主板。二次變頻調諧器制造商可以使用此設計更大程度的整合，減少完整NIM調諧器/解調器解決方案中離散元器件的數量。此參考設計滿足或超過了日本、中國、歐洲以及其他部署了ITU-T J.83 Annex A/C和DVB-C碼流服務地區有線電視運營商的要求。

設計應用

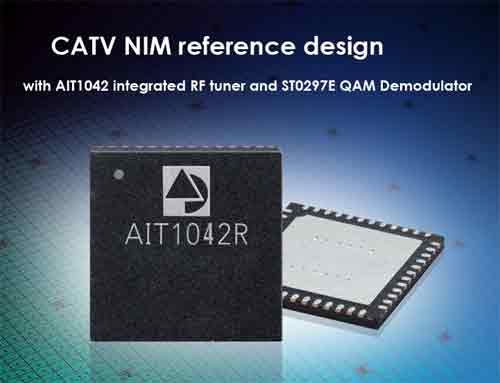

ANADIGICS的AIT1042可以被開發用于有線電視（CATV）和高清電視（HDTV）調諧器、機頂盒以及PC電視調諧器卡中。這個高集成設計最小化電路板布線的靈敏性，減少了完整接收器解決方案所要求的外部電路數量，縮小了電路板布線的空間。這個新型射頻調諧器產品包括一個擁有射頻增益控制的上行轉換器、一個下行轉換器、一個擁有增益控制的數字中頻放大器、一個雙PLL頻率合成器和一個擁有集成諧振電路的VCO，這些元器件集成在單一的7x7x1mm表面安裝封裝中。

ANADIGICS資深產品市場經理Ray Aubert說：“我們已經步入了數字時代，中國、日本和其他市場需要針對有線電視機頂盒的小體積、強競爭力和高性能的解決方案。這個參考設計滿足了這種需求，此解決方案的核心是ANADIGICS的AIT1042射頻調諧器，有了這個射頻調諧器，原始設備制造商就可以確保為用戶提供豐富、亮麗的視頻體驗。”

索取參考設計副本，請訪問http://www.anadigics.com/products/cable_broadcast/integrated_tuners/ait1042，或聯系：
電話：(908) 668-5000
傳真：(908) 668-5132
