【產通社，12月11日訊】Techworks Asia消息，SiGe半導體公司針對Wi-Fi應用推出了全球最小的RF前端解決方案。SE2566U基于一種創新性架構，首次在單芯片上集成兩個完全匹配的功率放大器。這種架構對外形尺寸和功耗進行了優化，使制造商能夠支持計算和嵌入式系統中的無線多媒體應用，同時滿足消費者在微型化、電池壽命和低成本方面越來越嚴苛的要求。

產品特點

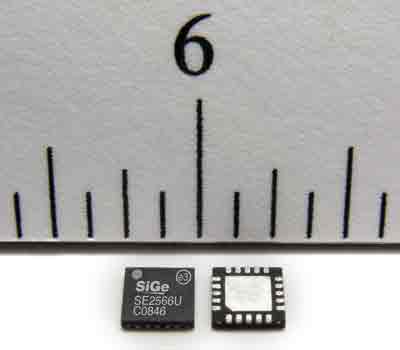

SE2566U是業界唯一一款集成了兩個2.4GHz完全匹配功放的RF前端解決方案。它還在3mm x 3mm的微型封裝中整合了諧波濾波器、輸入輸出匹配電路，并為每一個發射鏈路配備了一個功率檢測器。此外，相比MIMO解決方案的兩個不匹配PA，這種高集成度還能夠降低80%的外部材料清單，節省約0.25美元的材料清單成本。

SE2566U是首款能夠提供帶雙功放路徑的MIMO功能的器件。在兩條發射路徑之間，它還包含了一條集成式接收路徑，可為設計人員提供2發射2接收(2x2)或2x3架構的最大布局靈活性。隨著SE2566U的面世，SiGe半導體解決了在單封裝中支持兩個數據流的挑戰；而且盡管空間有限，仍然在兩條發射路徑之間實現了30dB的隔離。另外，集成式濾波器確保了PA 的諧波分布被減小到只有-50dBm/MHz。SE2566U還把干擾降至最小，從而保證了系統能夠支持802.11n實現方案的MIMO功能，并獲得很高的系統級性能。

應用提示

一直以來，制造商都必須采用以4mm x 4mm、3mm x 3mm或2mm x 2mm封裝的兩個分立式不匹配功放，來實現雙流MIMO解決方案。這些分立式MIMO解決方案的板上占位面積比SE2566U大約250%。后者的高集成度可以降低材料清單成本和板上占位空間，從而節省成本。

SE2566U內置了一個動態范圍為20dB的對負載不敏感的集成式功率檢測器。該檢測器采用了溫度補償，以獲得穩定準確的性能。最后，SE2566還集成了一個參考電壓發生器，允許直接通過基帶實現1.8V CMOS數字控制，無需模擬偏置控制，而且耗電量不到1uA。

價格與供貨

SE2566U現已供貨，訂購10,000片起單價為0.6美元。查詢進一步信息，請?jiān)L問http://www.sige.com。
