【產通社，11月21日訊】美信集成（Maxim Integrated Products；NASDAQ：MXIM）推出了完全集成的+3.3V SCART方案MAX9597，用于具有單個SCART連接器的機頂盒和A/V接收機。該器件為綠色消費類應用而設計，采用創新的節省功耗技術，極大地降低了功耗。Maxim專有的DirectDrive技術允許器件的音頻和視頻電路采用+3.3V電源供電，從而省去了+5V電源，并極大地減小了+12V電源的電流。MAX9597的這種低電壓工作方式以及極低的53mW靜態消耗，使其能夠非常容易的滿足機頂盒嚴格的功效要求。

MAX9597簡化了MPEG編碼器和外部SCART連接器之間的音頻、視頻信號切換。器件在所有視頻編碼器輸入端均集成了標清視頻濾波器，所有音頻驅動器均可滿擺幅(最小值為2.0VRMS)輸出。音頻電路包含左、右聲道音頻通路，并在輸入端帶有獨立的運算放大器。MAX9597通過I²C兼容接口控制。

機頂盒要求具有節省功耗的特性

過去，由于對能效的要求較少，消費類電子制造商并不十分注重提高直接插電系統的能效。如今，隨著對全球變暖的日益關注以及能源成本的不斷提高，消費者則傾向于購買更加環保的產品，同時管理機構也已開始著手制訂更為嚴格的消費類電子功耗標準。

機頂盒等器件的功耗很大，因?yàn)槠涔ぷ鲿r(shí)間非常長，而且機頂盒產品直到最近也仍然不具備休眠或自動掉電模式。一臺不包括DVR的機頂盒每年大約消耗100kWh至200kWh電力，而帶有DVR的機頂盒年消耗在200kWh至400kWh。僅在美國，機頂盒每年的總消耗即高達130億kWh，成本超過11億美元。

所以，帶有先進的節省功耗特性的消費類電子具有巨大的市場需求—尤其在歐洲，環境指標是管理部門的工作重點。歐盟行為準則(EU Code of Conduct)、歐盟環保標志(EU Eco-Label)、GEEA和能源之星(Energy Star)均制定了強制要求降低機頂盒功耗的相關規定。

創新技術實現了最低功耗

以往，機頂盒制造商采用低成本的分立元件與SCART連接器接口。雖然這些設計的實施成本較低，但卻不能對功效進行最大化。通常分立的單SCART方案需要+5V電源用于視頻，+12V電源用于音頻信號。

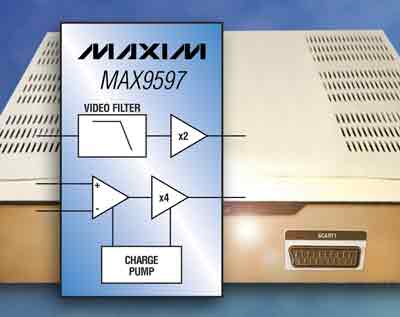

相比之下，MAX9597是完整的SCART方案，專為實現低功耗而設計。該款完全集成器件的音頻、視頻電路均采用+3.3V電源供電，只有低速開關信號部分需要+12V電源。Maxim的DirectDrive技術通過內部電荷泵對+3.3V電源反向，產生-3.3V電源，從而提供足夠的電壓擺幅，以支持2.0VRMS音頻信號。

MAX9597在靜態條件下的功耗僅為53mW，關斷條件下的功耗僅為5µW，從而進一步降低了功耗。

DirectDrive音頻電路有效抑制了咔嗒/噼噗聲

傳統的單電源音頻線輸出驅動器需要串接交流耦合電容。在上電期間，交流耦合電容的直流偏置從地電位偏移到正電壓；在掉電期間，則產生相反的動作。直流偏置的變化通常會產生可聞的瞬態噪聲，一般稱之為“咔嗒聲”或“噼噗聲”。

MAX9597中的DirectDrive音頻電路有效抑制了咔嗒/噼噗聲。采用DirectDrive架構后，不論MAX9597上電還是掉電，音頻線輸出上的直流偏置總保持在地電位。DirectDrive電路從而省去了音頻輸出上的交流耦合電容，因而節省了電路板空間、降低了系統成本、并提高了頻率響應特性。

MAX9597采用標準的+3.3V和+12V電源供電，提供緊湊的5mm x 5mm、28引腳TQFN封裝，工作在0°C至+70°C商業級溫度范圍。芯片起價為$0.90 (1000片起，美國離岸價)。咨詢有關樣品和評估板，請?jiān)L問http://www.maxim-ic.com.cn/MAX9597。
