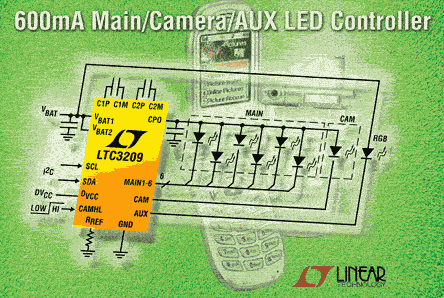

凌特公司（Linear Technology Corporation）2006年1月18日推出高度集成的850kHz、低噪聲、高效率1x/1.5x/2x多模式充電泵LTC3209-1和LTC3209-2，以用于驅動蜂窩電話的主、相機和輔助LED顯示屏。這兩款器件每個都能以高達600mA的總輸出電流驅動多達8個LED電流源。LTC3209-1能以驅動多達6個LED的主顯示屏、一個LED的相機顯示屏和一個LED的輔助顯示屏；而LTC3209-2可以驅動多達5個LED的主顯示屏、兩個LED的相機顯示屏和一個LED的輔助顯示屏。這兩款器件都采用緊湊的4mm x 4mm QFN封裝。每個顯示屏都可進行數字控制，并通過兩線I2C串行接口實現獨立調光和編程。

     LTC3209-1/-2的2.9V至4.5V輸入電壓范圍已經為由單節鋰離子電池供電的蜂窩應用而優化。當用鋰離子電池（標稱值為3.6V）驅動時，效率可達到94%，而靜態電流僅為400uA，最大限度地延長了電池工作時間。LTC3209-1/-2只需4個小的電容器和一個電阻，就可組成一個纖巧扁平（<25mm2，高度為0.75mm）的解決方案。

     LTC3209-1和LTC3209-2充電泵的特點是低噪聲恒定頻率工作，并基于VIN和LED正向電壓的情況自動優化效率。這兩款器件加電時都進入1x模式，并在任一LED電流源接近出現壓降時切換到升壓模式（1.5x）；隨后的壓降出現時就切換到2x模式。     主/相機/輔助顯示屏的最大電流用單個電阻設置。LED電流用精確的內部電流源控制，同時所有顯示屏的調光和接通/斷開控制通過兩線I2C串行接口實現。主顯示屏有256個亮度等級，相機顯示屏有16個亮度等級，而輔助顯示屏有4個亮度等級。內部電路防止在啟動和模式切換時出現浪涌電流和過高的輸入噪聲。此外，該器件具有短路保護、熱保護和LED開路/短路保護。

     采用20引線QFN（4mm x 4mm）封裝的LTC3209EUF-1和LTC3209EUF-2有現貨供應。以1,000片為單位批量購買，每片起價為 1.80 美元。
