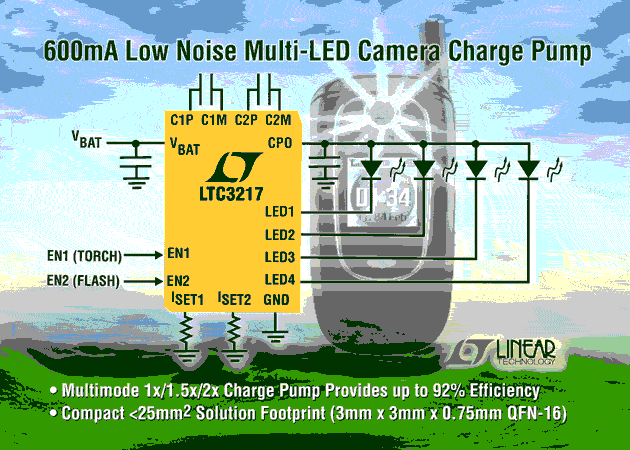

凌特公司（Linear Technology Corporation）12月21日推出850kHz、高效率1x/1.5x/2x多模式充電泵LTC3217。該器件用于在蜂窩電話相機應用中驅動多個大電流LED。它采用緊湊型3 x 3 QFN封裝，利用可實現低噪聲的恒定頻率工作模式，能夠以高達600mA的總輸出電流驅動多達4個LED電流源。停機模式和電流輸出值可通過兩個邏輯輸入引腳選擇。
LTC3217的2.9V至4.5V電壓范圍為單節鋰離子電池輸入而優化。當用鋰離子電池（標稱值為3.6V）驅動時，效率達到92%，最大限度地延長了電池的工作時間。該器件僅需要4個小的電容器和兩個電阻，就可組成纖巧、扁平（面積小于20mm2、高度0.75mm）的解決方案。
LTC3217充電泵根據VIN和LED正向電壓的情況自動優化效率。該器件加電后進入1x模式，當任一正在工作的LED電流源快出現壓降時就切換到升壓模式（1.5x），隨后的壓降把器件切換至2x模式。高和低LED電流值都通過電阻器編程。通過使能輸入選擇每個或兩個電流設置電阻來控制亮度。亮度還可以通過EN2引腳的脈沖寬度調制來控制。內部電路防止在啟動和模式切換時出現浪涌電流和過高的輸入噪聲。此外，該器件還具有開路/短路LED保護。
采用16引線QFN（3mm x 3mm）封裝的LTC3217EUD有現貨供應。以1,000片為單位批量購買，每片起價為1.70美元。如需了解更多信息，請登錄www.linear.com.cn。 （完）
|
