【產通社，5月3日訊】凌力爾特公司 (Linear Technology Corporation) 消息，其LTC4290/LTC4271隔離式8端口供電設備 (PSE) 控制器芯片組為用于IEEE 802.3at (PoE+) Type 1和Type 2兼容型以太網供電(PoE)系統而設計，提供8個獨立的PSE通道，可實現更簡單和組件數目更少的設計、減小電路板空間并最終降低解決方案總體成本。

產品特點

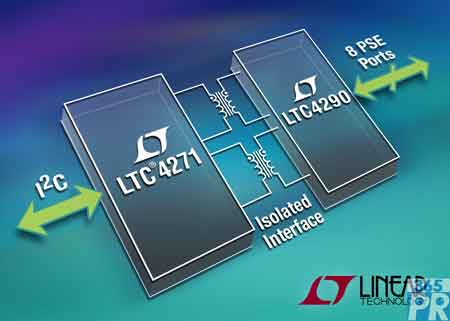

LTC4271提供至PSE主機的數字接口，而LTC4290提供高壓以太網接口。這兩款I(lǐng)C可通過廉價的以太網變壓器橋接。變壓器隔離式通信協議取代了多達6個在傳統設計中使用的昂貴光耦合器和一個復雜的隔離式3.3V電源，從而極大地節省了成本，并實現了更堅固、更易于制造的設計。

LTC4290/LTC4271芯片組在流行的兼容性測試中，贏得了能與PoE+和PoE系統100%互操作的評分。當與LT4275受電設備(PD)控制器配對使用時，完整的端到端LTPoE++系統在與PoE+和PoE保持完全兼容的同時，還可提供高達90W的功率。

用戶將非常歡迎80V端口引腳所提供的堅固性和業界最低的功耗，與采用更易損壞和RDS(ON) 通常較高的MOSFET進行設計相比，使用LTC4290/LTC4271時的熱設計要容易得多。PD發現是用一種專有的雙模式、4點檢測機制來完成，該機制確保了最佳的抗PD誤檢測能力。先進的電源管理包括排定優先級的快速停機、每端口12位電壓及電流回讀、8位可編程電流限制和7位可編程過載電流限制、以及現場可升級的固件。1MHz I2C接口允許主控制器以數字方式配置該IC或查詢端口讀數。“C”語言庫還可用來降低NRE并加速產品上市。

LTC4290有3種功率級：A級用凌力爾特的LTPoE++信號支持38.7W、52.7W、70W和90W的PD；B級用PoE+信號支持高達25.5W的PD；C級用PoE信號支持高達13W的PD。所有芯片組都可提供工業溫度范圍。

供貨與報價

LTC4290采用RoHS兼容的40引腳6×6mm QFN封裝，而LTC4271采用24引腳4×4mm QFN封裝。LTC4290/LTC4271芯片組的千片批購價為每片10.00美元，并已開始批量供貨。

LTC4290/LTC4271是凌力爾特的首款8端口PSE控制器，對LTC4274單端口、LTC4266四端口和LTC4270/LTC4271 12端口PSE控制器起到了補充作用。查詢進一步信息，請?jiān)L問官方網站http://www.linear.com.cn/LTPoE++。（敖瓊，博達公關）
