【產通社，7月11日訊】麻省理工學院（MIT）研究人員開發了一種新的制造工藝，以低成本和可擴展的方式將高性能氮化鎵晶體管集成到標準硅CMOS芯片上。這種低成本、可擴展的技術能夠?qū)⒏咚俚壘w管無縫集成到標準硅芯片上。

氮化鎵是一種先進的半導體材料，預計將在下一代高速通信系統和支持現代數據中心的電力電子設備中發揮關鍵作用。然而，氮化鎵(GaN)的廣泛使用受到其高成本和將其并入標準電子系統所需的專門技術的限制。

為了應對這些挑戰，麻省理工學院和合作機構的研究人員開發了一種新的制造工藝，將高性能GaN晶體管集成到標準硅CMOS芯片上。該方法是低成本、可擴展的，并且與當前的半導體制造工藝兼容。

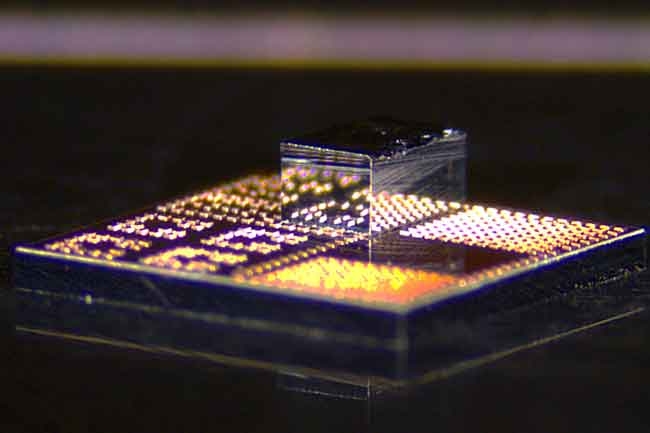

該方法包括在GaN芯片表面制造大量微小的晶體管，將它們單獨切割出來，然后只將所需的晶體管粘合到硅片上。這是通過低溫技術實現的，該技術保持了兩種材料的性能。因為每個芯片中只添加了少量的氮化鎵，所以成本很低。同時，該器件得益于緊湊的高速晶體管，性能大幅提升。通過在硅片上分布GaN晶體管，該工藝還有助于降低系統的整體溫度。

使用這種方法，研究人員建立了一個功率放大器，這是手機中的一個關鍵組件，比傳統的硅基版本提供更強的信號和更高的效率。在智能手機中，這可能會導致更清晰的通話、更快的無線連接、更好的整體連接和更長的電池壽命。因為他們的方法符合標準程序，它可以改善現有的電子設備以及未來的技術。隨著時間的推移，新的集成方案甚至可以實現量子應用，因為GaN在低溫下的性能優于硅，這對許多類型的量子計算來說都是必不可少的。

“如果我們能夠降低成本，提高可擴展性，同時增強電子設備的性能，我們應該采用這項技術是顯而易見的。我們將硅中最好的東西與最好的氮化鎵電子學結合在一起。麻省理工學院研究生、該方法論文的主要作者Pradyot Yadav說:“這些混合芯片可以徹底改變許多商業市場。

麻省理工學院的研究生金晨·王和帕特里克·達爾馬維-伊斯坎達爾與他共同完成了這篇論文；麻省理工博士后約翰·尼魯拉；資深作者微系統技術實驗室的訪問科學家Ulriche L. Rodhe和電氣工程和計算機科學系副教授和的成員Ruonan HanEECS的Clarence J. LeBel教授和MTL主任Tomás Palacios；以及佐治亞理工學院和空軍研究實驗室的合作者。這項研究最近在IEEE射頻集成電路研討會上發表。

首先，在GaN晶片的整個表面上制造一組緊密堆積的微小晶體管。使用非常精細的激光技術，他們將每一個都切割到晶體管的大小，即240×410微米，形成他們所謂的電介質。(一微米是一米的百萬分之一。)

每個晶體管的頂部都有微小的銅柱，用來直接連接標準硅CMOS芯片表面的銅柱。銅與銅的接合可以在低于400攝氏度的溫度下進行，這一溫度足夠低，不會損壞任何一種材料。

目前的GaN集成技術需要利用金的鍵合，金是一種昂貴的材料，需要比銅高得多的溫度和更強的鍵合力。由于金會污染大多數半導體代工廠使用的工具，因此通常需要專門的設備。

“我們想要一種低成本、低溫、低能耗的工藝，銅在所有與黃金相關的工藝中勝出。同時，它具有更好的導電性，”亞達夫說。

為了實現集成過程，他們創造了一種專門的新工具，可以仔細地將極其微小的GaN晶體管與硅芯片集成在一起。該工具使用真空來保持電介質，因為它在硅片頂部移動，以納米精度對準銅焊接界面。

他們使用先進的顯微鏡來監控界面，然后當電介質處于正確的位置時，他們施加熱量和壓力將GaN晶體管結合到芯片上。

“對于流程中的每一步，我都必須找到一個新的合作者，他知道如何實現我需要的技術，向他們學習，然后將這些技術集成到我的平臺中。這是兩年不斷學習的過程，”亞達夫說。

一旦研究人員完善了制造過程，他們就通過開發功率放大器來展示這一點，功率放大器是一種增強無線信號的射頻電路。他們的設備實現了比傳統硅晶體管更高的帶寬和更好的增益。每個小型芯片的面積不到半平方毫米。

此外，由于他們在演示中使用的硅芯片基于英特爾16 22納米FinFET最先進的金屬化和無源選項，他們能夠集成硅電路中常用的元件，如中和電容器。這顯著提高了放大器的增益，使其更接近實現下一代無線技術。

查詢進一步信息，請訪問官方網站http://scitechdaily.com/mits-new-3d-chips-could-make-electronics-faster-and-more-energy-efficient/。（編譯，鐠元素）
