臺積電與Avicena合作押注MicroLED光學互連技術
2025年5月28日

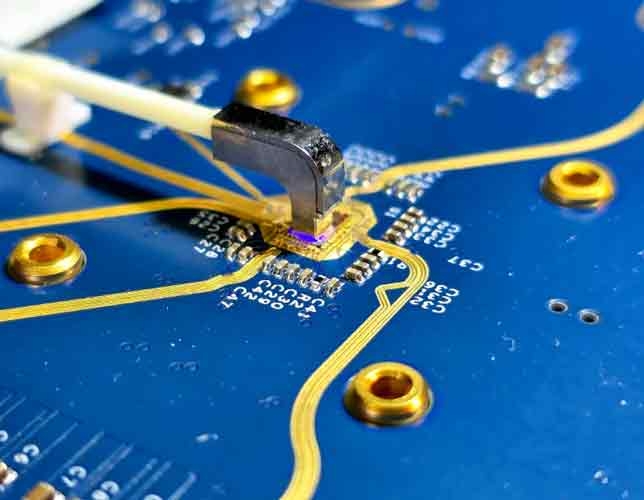

按此在新窗口瀏覽圖片

【產通社,5月28日訊】在全光學AI數據中心的競爭中,半導體制造巨頭臺積電(TSMC)正在押注另一匹黑馬——美國初創公司Avicena,兩者將合作生產基于microLED的光學互連芯片。該技術是用光學連接取代電氣連接的實用轉折,以低成本、節能的方式滿足越來越多的GPU之間的高通信需求。
由于大型語言模型對計算的需求,AI集群在數據量、帶寬、延遲和速度方面面臨著前所未有的要求。遲早,連接單個AI數據中心機架內處理器和內存的銅線將不得不被光學組件取代。
Avicena提供了一種獨特的方法,使用數百個通過成像型光纖連接的藍色microLED來移動數據。該公司的模塊化LightBundle平臺避免了激光器及其相關復雜性的問題,這些問題威脅到其他光學小芯片的可靠性、成本和功耗。
臺積電副總裁Lucas Tsai表示:“人們大力推動光纖連接盡可能靠近電路板。這非常非正統,但它非常適合這些短距離應用,這正是它有趣的地方!”

無激光連接

如今,光連接以非常高的數據速率在數據中心傳輸數十到數百米的大量數據。傳統上,可插拔模塊將光纖連接到機架,在機架上轉換電信號和光信號。公司正在朝著使用共封裝光學器件(CPO)擺脫這些能源效率低下的可插拔收發器邁出大步,CPO在硅芯片本身附近進行電光轉換。網絡交換機已有商業版本,原型正在向GPU邁進。最突出的光學小芯片設計使用激光器和調制器將電子比特編碼到多個波長的光纖上。
然而,基于激光的光學互連的主要挑戰是激光器本身。激光和光纖附件在可靠性、制造和成本方面造成了最大的問題。此外,承載數十個GPU以多波長形式交換鏈路的單根光纖會受到計算開銷的影響:將每個數據通道沿著單獨的物理通道傳輸比稍后以電子方式解析一個大通道要簡單得多。
這就是Avicena的用武之地。LightBundle互連通過多芯成像光纖將數百個藍色microLED連接到光電探測器陣列,而不是通過光纖發送多波長激光,然后將其解析為單獨的通道,每10GB/s數據通道一根。發射器就像一個微型顯示屏,探測器就像一個相機。
Avicena首席執行官Bardia Pezeshki表示:“我們正在做沒有激光器復雜性的光學互連!。一條每條通道只有300個像素、速度為10Gb/s的簡單光鏈路可以延伸10米的距離,凈傳輸總量為3 Tb/s。由于顯示器和攝像頭可以擴展到數百萬像素,因此該技術能以比銅線低得多的能量和高得多的密度擴展到更高的數據速率。

成熟的行業基礎

Avicena官宣的一個主要優勢是,他們的技術利用了LED、攝像頭和顯示器等所有成熟的行業技能。Pezeshki說:“與開發新的構建塊相比,我們可以更快地將我們的方法擴展到所需的數量和成本!北M管硅光子學在光學互連方面已經領先了三十年,但他們必須開發環形諧振器和梳狀激光器等新組件,這些東西需要很長時間才能成熟。相比之下,LightBundle互連設計只需要對現有的相機和顯示技術進行微小的修改。
這是臺積電簽約為Avicena的光學芯片生產光電探測器陣列的一個主要原因。Lucas Tsai說:“LED已經是一個成熟的行業,有很多消費品。LED的功率當然比激光低,但對于機架內和機架外10米的距離來說,這就足夠了!
Pezeshki表示,Avicena的研究結果已經“顛覆”了硅光子學的能力。LightBundle原型已經展示了整個鏈路的亞pJ/bit能耗,而其他光學方法“正在努力展示”5pJ/bit能耗潛力。
Pezeshki承認,Avicena在構建和擴展產品方面還有很長的路要走。但他說:“將展示出色的結果與使用成熟的構建塊相結合,正在贏得追隨者的青睞!

剪報來源:
https://spectrum.ieee.org/microled-optical-chiplet
