曾經一段時間，制造一個更好計算機芯片意味著更小晶體管和更窄互連。雖然晶體管會繼續變得更小，但那個時代已經一去不復返了，讓晶體管變小已經不再是重點。上周在Antwerp Belgium舉行的2023年ITF世界大會（ITF World 2023）上，研究人員認為現在保持計算指數級增長的唯一方法是一種叫做系統技術協同優化(system technology co-optimization，STCO)的方案。它是將芯片分解成功能組件，為每項功能使用最佳的晶體管和互連技術，并將它們拼接在一起以創建一個功耗更低、功能更好的整體的能力。

Imec R&D經理Marie Garcia Bardon說，“這給我們帶來了一個新的CMOS范例。總部位于比利時的納米技術研究組織稱之為CMOS 2.0，這是一個復雜的愿景。但這可能是最實際的前進方向，而且部分已經在今天最先進的芯片中顯現出來。


我們是如何走到這種地步的？

Imec的R&D副總裁Julien Ryckaert表示，從某種意義上說，半導體行業在2005年之前的幾十年被寵壞了。在此期間，化學家和器件物理學家能夠定期生產更小、更低功率、更快的晶體管，可用于芯片上的每一項功能，讓計算能力的穩步增長。但是不久之后，這個計劃就開始失敗了。器件專家可以提出優秀的新晶體管，但這些晶體管并不能制造更好、更小的電路，如SRAM存儲器和構成CPU主體的標準邏輯單元。作為回應，芯片制造商開始打破標準電池設計和晶體管開發之間的壁壘。這項名為“設計技術協同優化（DTCO ）”的新計劃宗旨是專門為制造更好的標準單元和存儲器而設計器件。

但是DTCO不足以讓計算機繼續運轉。物理學的局限性和經濟現實共同為發展“一刀切”的晶體管設置了障礙。例如，Imec的首席工程師Anabela Veloso解釋說，物理限制使CMOS工作電壓無法降至0.7伏以下，從而減緩了降低功耗的進展。轉向多核處理器有助于暫時緩解這個問題，同時，I/O限制意味著越來越有必要將多個芯片的功能集成到處理器上。因此，除了具有多個處理器內核實例的片上系統(SoC)外，還集成了網絡、內存以及通常專用的信號處理內核。這些核心和功能不僅具有不同的功率和其他需求，而且無法以相同的速度縮小。即使是CPU的高速緩沖存儲器SRAM，也沒有處理器邏輯的縮減速度快。


系統技術協同優化（STCO）


擺脫困境是一種哲學轉變，也是一系列技術的集合。根據Ryckaert的說法，STCO意味著將片上系統視為功能的集合，如電源、I/O和高速緩存。“當你開始對功能進行推理時，你會意識到SoC不是這種同質系統，只是晶體管和互連。它是為不同目的而優化的函數�！�

理想情況下，可使用最適合的流程技術來構建每個功能。實際上，這意味著在硅片或芯片上構建每一個功能。然后，你可以使用先進的3D堆疊等技術將它們綁定在一起，這樣所有功能就像在同一塊硅片上一樣。

這種想法的例子已經出現在先進的處理器和AI加速器中。英特爾的高性能計算加速器Ponte Vecchio(現在稱為英特爾數據中心GPU Max)由47個小芯片組成，這些小芯片采用兩種不同的工藝制造，分別來自英特爾和臺積電（TSMC）。AMD已經在其CPU中為I/O小芯片和計算小芯片使用了不同的技術，最近開始為計算小芯片的高級高速緩存分離出SRAM。

Imec的CMOS 2.0路線圖更進一步。該計劃需要繼續縮小晶體管，將電源和可能的時鐘信號轉移到CPU的硅下面，以及更加緊密的3D芯片集成。“我們可以使用這些技術來識別不同的功能，分解SoC，并將其重新整合以提高效率，”Ryckaert說。

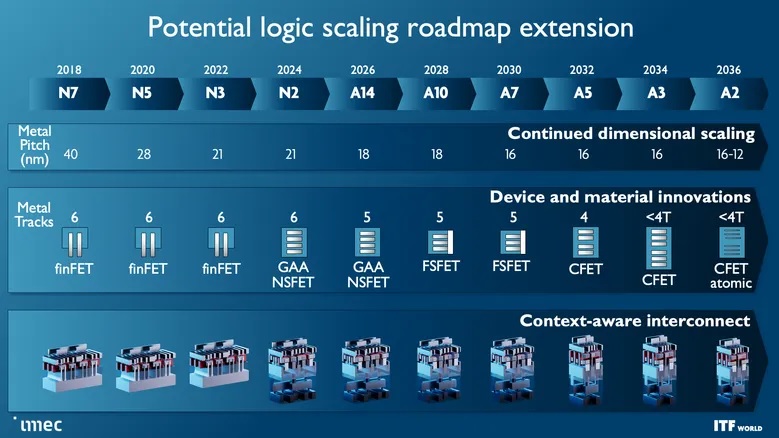

未來十年，晶體管將會改變形態，連接它們的金屬也會改變。最終，晶體管可能是由2D半導體而不是硅制成的層疊器件。電力輸送和其他基礎設施可以放在晶體管下面。


持續進行晶體管縮放


主要芯片制造商已經從過去十年驅動計算機和智能手機的FinFET晶體管過渡到一種新的架構，納米片晶體管【見“納米片晶體管（Nanosheet Transistor）是摩爾定律的下一步，也許是最后一步”】。最終，兩個納米片晶體管將被構建在彼此之上，形成互補FET，或CFET，Velloso說這“代表了CMOS縮放的終極”【見“3D堆疊CMOS將摩爾定律提升到新的高度”】。

隨著這些器件按比例縮小并改變形狀，一個主要目標是降低標準邏輯單元的尺寸。這通常用“走線高度”來衡量，也就是說，電池中可以容納的金屬互連線的數量。先進的FinFETs和早期的納米片器件是六軌單元。移動到五個軌可能需要一種稱為叉板的間隙設計，這種設計可以將器件更緊密地?cái)D在一起，而不一定會使它們變得更小。CFETs然后將晶胞減少到四個軌或可能更少。

前沿晶體管已經從鰭式場效應晶體管(FinFET)架構過渡到納米片（Nanosheet）。最終目標是在CFET配置中將兩個器件堆疊在一起。叉板可能是中間步驟。

根據Imec的說法，芯片制造商將能夠使用ASML下一代極紫外光刻技術生產出這一進展所需的更精細特征。這項技術被稱為高數值孔徑EUV，現在正在ASML建設，Imec是下一個交付對象。數值孔徑（numerical aperture）是一個光學術語，與系統收集光線的角度范圍有關，增加數值孔徑可以獲得更精確的圖像。


背面電力輸送網絡


背面電力傳輸網絡的基本思想是移除硅表面上方所有提供電力(而非數據信號)的互連，并將其置于硅表面下方。這應該允許更少的功率損耗，因?yàn)楣β瘦斔突ミB可以更大且電阻更小。它還為信號傳輸互連騰出了晶體管層上方的空間，可能會導致更緊湊的設計【見“下一代芯片將從下方供電”】。

將來，甚至更多的芯片會被移到硅片的背面。例如，所謂的全局互連——那些跨越(相對)長距離來傳輸時鐘和其他信號的互連——可以在硅下面進行�；蛘吖こ處熆梢栽黾又鲃�(dòng)能量傳輸裝置，例如靜電放電安全二極管（electrostatic discharge safety diodes）。


3D集成


有幾種方法可以實現3D集成，但目前最先進的是晶片到晶片（wafer-to-wafer）和芯粒到晶片（die-to-wafer）的混合結合【參見“3D芯片技術顛覆計算的三種方式”】。這兩個芯片提供了兩個硅芯片之間最高密度的互連。但這種方法要求兩個芯片設計在一起，因此它們的功能和互連點對齊，使它們能夠作為一個單芯片。Imec R&D公司有望在不久的將來每平方毫米生產數百萬個3D連接。


進入CMOS 2.0


CMOS 2.0將分解和異構集成發揮到極致。根據哪種技術對特定應用有意義，可能會產生一個3D系統，該系統包含多層嵌入式存儲器、I/O和電源基礎設施、高密度邏輯、高驅動電流邏輯和大量高速緩存。

要達到這一點，不僅需要技術開發，還需要工具和培訓來辨別哪些技術會真正改善系統。智能手機、服務器、機器學習加速器，以及增強和虛擬現實系統都有明顯不同的要求和約束。但是，對一個人有意義的東西對另一個人可能是死胡同。（張怡，365PR鐠媒體）
