【產通社，4月17日訊】隨著智能設備、可穿戴傳感器、物聯網技術和植入式電子設備的尺寸縮小，它們所依賴的儲能設備也應該縮小。超級電容器具有很高的能量儲存，以及處理快速充放電循環的能力，將再造傳統的化學電池——近年來已經縮小到“微型”大小。現在，印度的研究人員報告了迄今為止最小的微型超級電容器，使用了二維材料石墨烯和二硫化鉬(MoS2)。
印度科學研究所儀器和應用物理學教授Abha Misra說，這種最新的微型超級電容器名副其實。盡管上一代器件只有微米級，但測量結果更接近毫米級，“我們已經實現了三個數量級的尺寸縮減。我們真的已經到了微米級�！�
超級電容器是電池和電容器的混合體。電容器通過由薄絕緣材料隔開的兩個導電表面上積累電荷來儲存能量。與此同時，電池通過電化學反應將化學能轉化為電能。
像電池一樣，超級電容器由兩個電極組成——通常由超級電容器中的碳材料制成——浸漬有允許離子流過的液體電解質。當施加電壓時，電解質中的離子移動到帶相反電荷的電極表面。電荷在電極和電解質之間的界面聚集，形成所謂的“雙電層”，這使得它們能夠快速儲存和輸送大量的能量。除了快速充電和高功率之外，它們的續航時間也比電池長得多。
為了制造用于小型電子設備和傳感器的微型超級電容器，研究人員已經將各種形式的石墨烯用于電極�！叭藗兺ǔＶ谱魇┠�，并將其噴涂在電極上，”Misra說。這一過程通常會產生小型毫米級超級電容器。她說，但這種器件的功能通常很難控制，而石墨烯的噴涂應用產生了一種隨機結構，這限制了電容。

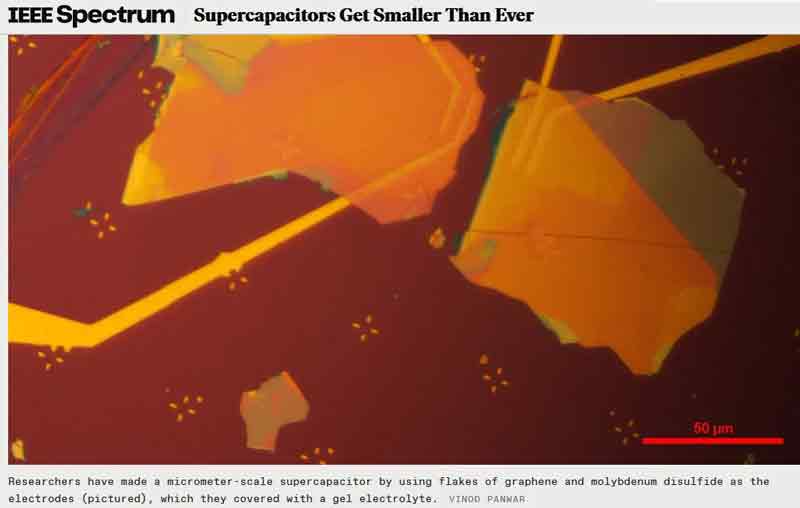

Misra和她的同事用多層電極制造了他們的超微超級電容器。每個電極都是由幾片2D二硫化鉬薄片和幾片石墨烯薄片組成的。一旦研究人員在二氧化硅襯底上制作了分層電極，他們就用凝膠電解質覆蓋它們。所得器件的電容為1.8毫法每平方厘米(mF/cm2)。
她說，2D材料的優勢在于它們是半導體。所以每個電極本質上都是一個場效應晶體管。當研究人員從二氧化硅下施加?xùn)艠O電壓時，電子被吸引到材料表面。這將離子吸引到二硫化鉬和石墨烯片之間的空間。她解釋說，雙電層不僅在電極-電解質界面上形成，也在電極層之間形成。這使得電容猛增30倍，達到54 mF/cm2。
其他人報道了超級電容器裝置具有更高電容值。Misra說，但就其真正的微米尺寸而言，這種新器件顯示出異常高的電容。此外，她說，這些器件提供了更容易與電子芯片集成的選項，因為它們使用凝膠電解質而不是液體。
該團隊現在計劃使用其他2D材料制造器件，看看它們是否能進一步提高電容。他們的發現發表在最近一期的ACS能源快報（ACS Energy Letters）上。（來源：IEEE spectrum；編譯：Donna Zhang，張底剪報廠）
|
