在制作印刷電路板時比較苦惱的是走線方式和器件的布局。如果在制作印刷電路板的時候不考慮這兩個因素，就有可能對效率、最大輸出電流、輸出紋波電壓等特性產生比較惡劣的影響。而對這些特性產生惡劣影響的原因就是地線（GND,VSS)、電源（+B,Vcc,Vdd）線的走線。換而言之，地線和電源線布線的好壞，對電路是否產生問題有較大影響。為了消除大部分的性能問題，關于印刷電路板的布線和器件的布局的大的原則和注意點，下面將進行說明。
四大原則
1. 使用平面布線方式設置地線。
2. 電源線也使用平面布線方式。
3. 按照電路圖中信號電流流過的方向依次布置元器件。
4. 試驗中獲得的數據應實事求是。
（印刷版尺寸大小和其他因素的限制也應考慮進去）。
注意：除了上面所說的基本原則外，在布線和器件擺放上也要注意以下問題。
1. 銅線間會產生寄生電容
2. 銅線的長度會產生電阻
然而，也可以利用這些因素消除噪音，或者多余的輻射。使用平面布線方式就是利用了以上因素。
基于基本原則的布線

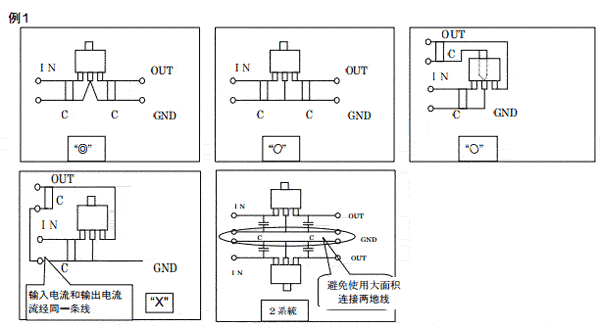

1. 按照電路圖中所示信號電流流過的方向依次布置元器件，輸入電流線應與輸出電流線分開。
2. 元器件的擺放應使連接它們的銅線長度盡可能短。（防止噪音）
3. 考慮信號電壓變化較大和大電流流過時的影響。（防止噪音）
4. 如果有線圈或變壓器，注意他們的連接。
5. 應一個方向布置元器件，易于回流焊接。
6. 器件之間（或者器件引腳焊盤間）應有0.5mm的距離。（防止錫橋）
