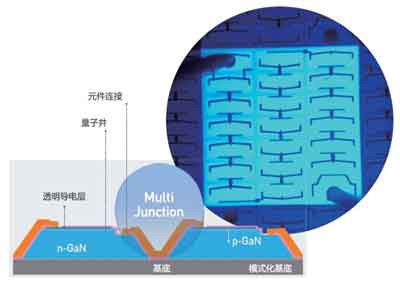

MJT是多P/N結技術，它的驅動電壓要比常規的LED的驅動電壓高。市場上的高壓LED實際上是許多LED芯片串并聯而成，電路設計復雜，MJT則采用多junction技術集成在同一芯片中，從而得到不同的電壓值。MJT LED創新解決方案的優點體現在：
（1）簡化電路提高效率，顯著降低系統成本。
（2）LED P/N結之間不需要金線電氣連接，避免產生諸如爆米花效應等各種質量問題。
（3）對于有尺寸限制的應用非常有效，例如最小化電路達30%的A19球泡應用。
（4）僅有1個芯片的多種電壓適用性。
（5）LED junction數量可以根據電壓和效率需要進行優化。
（6）易于設計從交流到直流操作的應用。
（7）對效率在88%的8w燈泡應用成本比較：
   - 8W應用的100mA直流LED：28個芯片 + 電源；
   - 8W應用的20mA MJT LED：21個芯片 + 電源（30%組件減少）。
（8）LED數量更少，電路簡化，尺寸更小，費用更低。

MJT5630 照明解決方案介紹

MJT5630是運用多結技術開發而成的高壓貼片LED，封裝尺寸為5.6×3.0×0.75mm。獲得能源之星認證，具有高光效、高可靠性的一款產品。主要應用于球泡燈，蠟燭燈等，優勢在于：
（1）可以采用一般開關電源驅動方案，降低系統成本及外圍元器件參數。
（2）采用線性方案可以做成模塊形式，省出驅動空間。

 460lm球泡燈應用建議

（1）設計方案要求
   . 電壓：200-240V
   . 功率：6.5Max
   . 亮度：460lm
   . 光照角度：270°Min
   . CRI：80Min
   . CCT：3000K

（2）設計方案概述
   . LED：12PCS SAW8KG0B
   . 二次光學：采用反光杯方式
   . 驅動方式：建議采用線性恒流或BUCK型驅動
   . 燈泡外殼：建議采用高透光型PC吸塑泡
   . 燈體散熱：建議采用導熱塑料

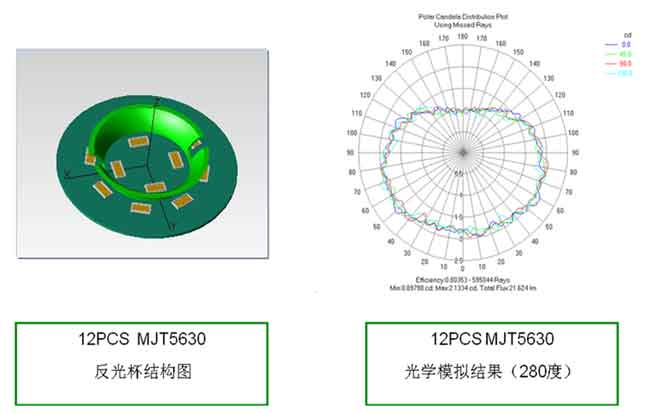

（3）光學結構：發光杯 + 吸塑燈泡。

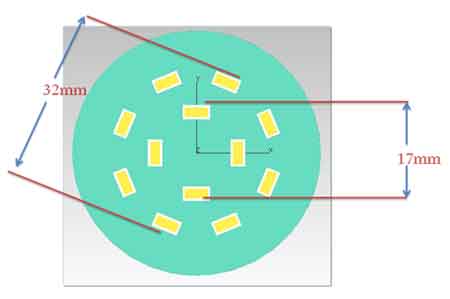

（4）PCB布局：外圈8pcs，間距32mm；內圈4pcs，間距17mm

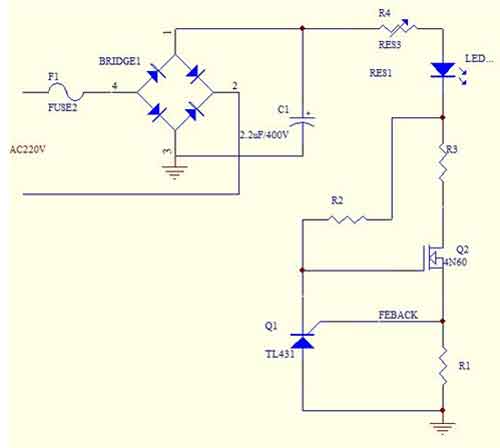

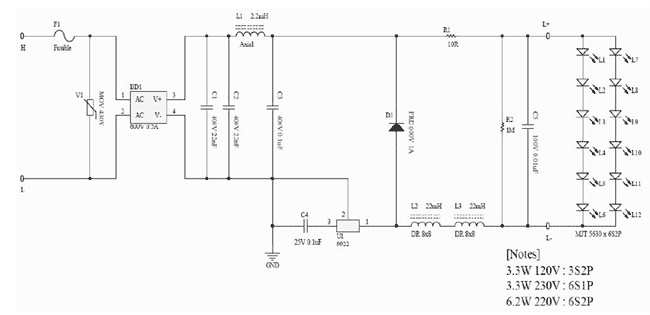

（5）建議驅動方式：MJT LED驅動方式1（LDO型），MJT LED驅動方式2（buck型）。


（6）注意事項
   . 反光杯必須采用高反射材料，要求反射率必須大于95%
   . 當驅動方式采用線性恒流（LDO）的方式時，必須有效解決驅動電路線性驅動IC或MOS管的散熱問題
   . MJT LED的驅動方式都是屬于非隔離方式，如果采用金屬外殼，必須有效解決絕緣的問題

下期我們將和大家分享MJT5630在candle上的solution，請大家持續關注！查詢進一步信息，請訪問官方網站http://www.seoulsemicon.com。
