近年來，中國人口老齡化問題加劇，人們的預期壽命更長。根據聯合國等機構的數據，中國60歲以上人口所占比例已由1990年的8.9%提升至2012年的12.3%，到2030年將達24.4%。同時，心臟病、糖尿病、哮喘乃至聽力障礙等發病率增高。這使人們更加注重醫療保健問題，為消費類醫療市場帶來更大發展動力。同時，中國政府計劃到2020年實現全民醫保，有利于推動醫療設備行業持續發展。
在這種背景下，消費類醫療設備趨向增加“智能”及數據存儲能力，便攜性也更強，同時無線/連接型醫療設備也有利于實現方便的長期病人監測，更不用提最新的人體區域網絡也在不斷興起。這使得應用于醫療市場的半導體產品趨向更高集成度、小型化、高能效、采用標準元器件及嵌入無線功能。
目前，中國醫療設備市場正持續穩步發展，但市場分散，由少數大型醫療設備公司主導，同時也有為數眾多的較小型公司開發創新的醫療方案。
為中國消費類醫療市場提供的價值及方案
安森美半導體為中國消費類醫療市場提供多種價值，使醫療技術開發人員能夠以高性能硅方案克服他們獨特的設計挑戰。首先，安森美半導體針對中國消費類醫療市場提供豐富的產品陣容，涵蓋助聽器數字信號處理器（DSP）系統、定制混合信號專用集成電路（ASIC）、分立元件，以及有助于實現系統微型化的先進混合工藝封裝。
其次，安森美半導體擁有豐富的醫療專知、技術和經驗，包括30多年的定制硅芯片經驗（含高可靠性的植體應用）、自1970年代初已服務助聽器行業、豐富的知識產權（IP）陣容、完全認證及強固的開發流程及技術精湛的系統架構師。
第三，安森美半導體提供醫療市場要求的品質、可靠性和承諾。安森美半導體提供長遠的工藝及產品，配合延長產品生命周期，還提供可追蹤能力及長期數據保留、批量驗收測試（LAT）、可靠性及失效分析實驗室、ISO 13485醫療系統品質認證。

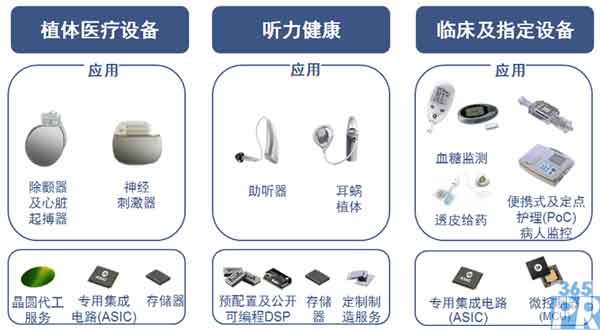

圖1：安森美半導體的重點醫療應用及相關產品和服務。
安森美半導體的醫療應用方案主要涵蓋植體醫療設備（如神經刺激器、除顫器及心臟起搏器）、聽力健康（助聽器、耳蝸植體）、臨床及指定設備（血糖監測、透皮給藥、便攜式及定點護理（PoC）病人監控）等，參見圖1。
安森美半導體消費類醫療應用案例研究
安森美半導體為消費類醫療應用提供豐富的產品陣容。下文將重點圍繞助聽器及醫療ASIC應用進行案例研究。
1）助聽器案例研究
據統計，中國有超過1,000萬成年人患有聽力障礙，亟需使用助聽器來改善聽力體驗。助聽器主要包含耳背式（Behind-The-Ear, BTE）和耳內式（In-The-Ear, ITE）。BTE助聽器又包含傳統BTE、微型BTE等不同類型，其中微型BTE又演進出了耳道內置受話器（RIC）類型。
傳統BTE助聽器尺寸較大，外殼中內置所有元件，采用定制及合身的耳模來確保提供可接受的聲音，但要求采用大電池來提供大功率，故會造成佩戴負擔。ITE助聽器的外殼比傳統BTE助聽器小，其中置有所有元件，但其電池尺寸較小，限制了輸出功率，且長時間佩戴會不舒服。相對而言，微型BTE外殼小巧雅致，能隱藏在耳后，而接收器恰好置于耳道中。這種助聽器電池尺寸小，同時還能支持長使用時間；而且由于接近耳道，提供極佳聲音效果。

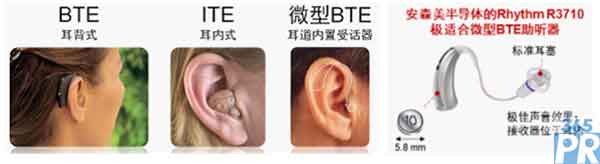

圖2：助聽器發展趨勢及安森美半導體用于微型BTE助聽器的Rhythm R3710 DSP系統
安森美半導體提供用于微型BTE助聽器的完整數字信號處理混合系統方案Rhythm R3710。這器件采用符合RoHS指令的業界最小系統級封裝（SiP），尺寸僅為4.57×3.12×1.52mm，較傳統混合模塊小25%。 這混合系統封裝內包括處理語音算法的數字信號處理器（DSP）、EEPROM、模擬前端、射頻芯片及無源元件，還可根據要求集成其它IC（見圖3）。集成的24位DSP提供高于50MIPS的運算能力，1.2V工作時電流消耗低于700μA。這SiP適合包括微型BTE助聽器在內的所有類型助聽器，能幫助克服助聽器組裝方面的主要電聲挑戰。
Rhythm R3710除了提供超小尺寸、高集成度和先進的語音處理，其它關鍵特性或優勢包括：集成iSenseDetect環境分類算法（根據環境自動調節助聽器，不需要存儲器選擇開關）、超低能耗（1枚10號電池正常情況下使用10天）、自適應降噪（提升嘈雜環境下的語音清晰度）、16頻帶音調均衡（靈活調節頻率響應，優化聲音品質）、8通道壓縮器、自適應反饋消除（提升適配速度）等。安森美半導體還提供全套軟件支援，ARK軟件易于集成到現有驗配軟件中。

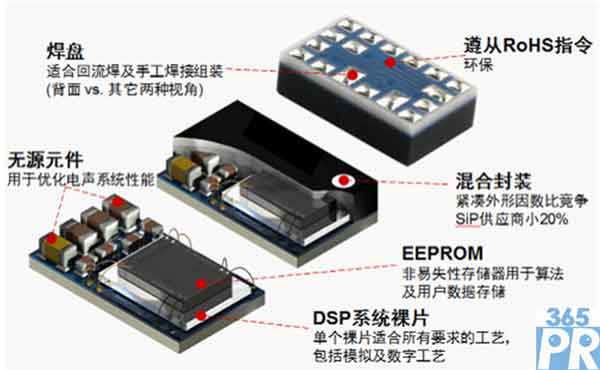

圖3： 安森美半導體業界最小混合系統封裝（SiP）集成了DSP裸片、EEPROM等眾多元件。
安森美半導體為助聽器應用提供寬廣陣容的DSP系統方案，涵蓋兩種類型，以配合客戶的不同應用需求。一為預配置型，預配置了安森美半導體的音頻處理算法，相關產品除了Rhythm R3710，還包括Ayre SA3291、Rhythm R3910、Rhythm SB3229、Rhythm SB3231、CONSOLIDAT GA3227及FOUNDATION GA3216等；一為公開可編程型，能讓用戶使用自有的音頻處理算法，產品包括EZAIRO 5900系列。
2）定制醫療ASIC案例研究
多種因素導致醫療設備需要定制ASIC而非標準分立元件方案。首先是低能耗。電池供電的醫療設備要求更長的使用時間。采用標準分立元件可能消耗太大電流，無法提供令人滿意的產品使用時間。相比較而言，ASIC方案提供低能耗優勢。其次是小尺寸。醫療設備通常要求小巧，以提供離散性和舒適度。使用標準元件可能令外形因數過大，而ASIC方案以高集成度提供小尺寸優勢。
其三為高壓。醫療應用的傳感器可能要求高壓偏置，同時產生極低電平的信號。使用分立元件來處理高壓及低壓時，傳感器接口電路通常太復雜且太大；而ASIC方案能集成高壓及低壓電路。四為低噪聲。醫療應用的專用人體傳感器捕獲到的信號極為微弱，應當提供低噪聲環境。使用標準分立元件時，漏電流或其它不想要的電流將壓過傳感器產生的信號；而ASIC方案提供高度的信號通道隔離及低噪聲。其五，長產品生命周期。醫療設備的產品生命周期可能超過10年，許多標準元件在醫療設備生產行結束前已被淘汰，而像安森美半導體這樣的聲譽好的ASIC供應商能夠配合長醫療產品生命周期。其六，低物料單（BOM）成本。采用分立元件設計的系統如果元件數量太多，則成本會高；ASIC提供集成方案，降低系統成本。
以連續血糖監測（CGM）應用為例，許多糖尿病患者使用CGM來連續監測血糖水平。在這種應用中，傳感器產生的信號為pA級。由于漏電流的緣故，使用分立方案可能無法采集到傳感器產生的信號。這種應用要求大于2kV的ESD保護，且無漏電流影響，而使用標準ESD保護機制無法實現。此外，傳感器尺寸必須極小，而分立方案可能尺寸太大。不僅如此，這類應用要求電池最少能用6個月，而分立方案的電流消耗可能太大，縮短產品生命周期。
因此，這類應用需要定制ASIC。安森美半導體提供的CGM傳感器接口ASIC提供多重優勢，滿足應用要求。例如，這ASIC的專有模擬/數字轉換方案能夠捕獲pA級電流，同時工作能耗極低。它還應用專有的低漏電流半導體工藝（C3），使用低漏電流的ESD保護焊盤，ASIC尺寸小于5mm2，不影響總體產品尺寸。它的能耗也極低，平均電流消耗低于3μA。

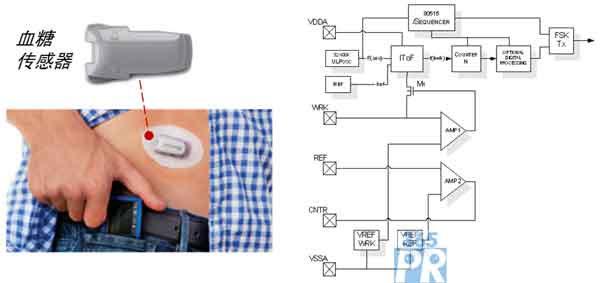

圖4：安森美半導體應用專有半導體工藝及創新IP設計克服血糖傳感器接口挑戰。
這醫療定制ASIC僅是安森美半導體豐富醫療定制ASIC陣容的其中一例。安森美半導體當前除了提供CGM應用的ASIC，還提供用于血?dú)夥治鰞x、心電圖（ECG）病人監測系統、關鍵指標監測、心率監測儀、脈搏血氧儀及自動體外除顫儀（AED）等應用的定制ASIC。這類醫療應用的客戶面臨多種挑戰，如需要更低功率及更小尺寸，要求用于專有傳感器的接口，但專有傳感器的接口需求通常不能以標準元件來滿足。安森美半導體則提供尺寸、功率及成本均令客戶滿意的定制ASIC方案，還提供標準ARM內核，且提供模塊化服務及完整方案。

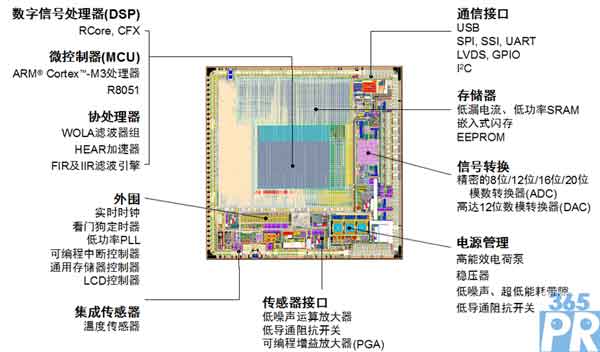

圖5：安森美半導體具有豐富的高性能、低能耗ASIC IP陣容。
安森美半導體擁有三十多年的醫療應用復雜ASIC設計及制造經驗、專知和技術，跟客戶的ASIC合作模式主要包括概念定義、產品規劃、產品開發、產品合格驗證及產品發布等主要ASIC開發流程。在中國，安森美半導體也已積累了成功的醫療ASIC案例，其中包括為邁瑞開發定制ASIC，用于多種病人監測設備，如多通道心電圖儀、心率及呼吸監視儀、血氧飽和度（SpO2）儀等。邁瑞后續還將發布更多采用這ASIC的產品。
總結
中國消費類醫療設備市場正持續穩步發展，醫療設備制造商需要高性能、高能效、低能耗、小尺寸及長生命周期的半導體方案來幫助他們開發創新的產品，滿足用戶日漸增長的需求。安森美半導體為中國消費類醫療設備市場提供多種價值，包括涵蓋助聽器數字信號處理器（DSP）系統、定制混合信號專用集成電路（ASIC）、分立元件以及有助于實現系統微型化之先進封裝的豐富產品陣容，豐富的醫療專知、技術和經驗，以及滿足醫療市場嚴格要求的品質、可靠性和承諾。本文還以助聽器DSP及定制醫療ASIC為例，分析這些產品的獨特優勢及其能為客戶提供的獨特價值，幫助客戶開發創新的醫療產品。
