液晶顯示器（LCD）已經成為電腦、電視的主流顯示面板。同競爭產品陰極射線管（CRT）相比，LCD具有輕、薄和低功耗等特點。不過，LCD同CRT一樣，也存在閃爍問題。從原理上看，LCD屏幕的閃爍現象雖然是固有的，但是卻沒有像CRT屏幕那樣嚴重，并且可以通過一定技巧進行最小化處理。本文介紹了LCD產生閃爍的原因，并提出了一種采用STVM100（LCD VCOM校準器）使閃爍最小化的全自動解決方案。

1、LCD面板顯示原理

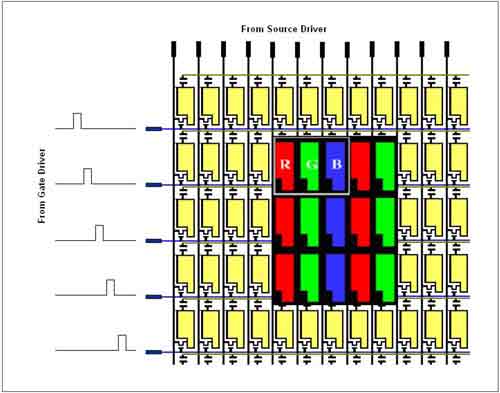

LCD面板通過液晶控制背光的通過量。薄膜晶體管（TFT-LCD）型面板的基本結構可想象成用兩片玻璃襯底，像三明治一樣夾持著一層液晶分子。整個液晶面板被分割成許多行和列，而每一個行和列的交叉點就是一個顯示單元（像素）。其中，前方玻璃襯底上固定了一個彩色濾光片，讓每一個像素顯示各自的本色；背部玻璃襯底上沉積有一層細微的晶體管。如果通過晶體管向某一像素施加一個正向或反方向電壓，液晶分子就會按照電流方向排序，讓背光穿過像素，如圖1所示。
圖1中，門極驅動器向最頂端的顯示線發送了一個線選擇脈沖，讓第一條線上的TFT導通。這樣，數據（模擬電壓）就從源極驅動器發送到了第一條線的像素中。當?shù)谝粭l線的數據更新以后，門極驅動器會接著選擇第二條線。當?shù)诙䲢l線被掃描后，整個顯示屏上的圖像就被刷新了一次，這就是幀刷新。然后，門極驅動器再?gòu)牡谝粭l線開始，重復進行下一幀刷新操作。

圖1：LCD顯示屏原理。

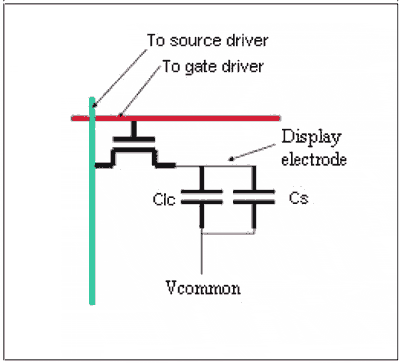

圖2是具體的像素原理圖。Clc是液晶的等效電容，Cs是用來維持幀刷新期間信號大小的內建電容。每個像素的發射光與施加其上的絕對電壓（來自源極驅動器）大小相關，以獲得不同的灰度級。電容器的數據接收側稱作顯示電極，另一側稱作公共電極（VCOM）。所有像素的VCOM極連接在一起。

圖2：基本像素原理圖。

由于液晶分子長時間處于恒定電壓時會損壞，施加其上的電壓應該以一定的時間間隔交替變化。對應的解決方案是將VCOM設定為電源電壓（VDD）的一半，將不同幀的顯示器電壓分成兩個不同的極性。如果顯示器電極的電壓高于VCOM上的電壓時，就是正極性電壓；否則，就是負極性電壓。如果顯示器電極上的差分電壓為一恒定值，不管電壓極性如何，所顯示圖像的灰度將是一樣的。兩種情況下，液晶分子的方向是完全不同的。通過這種極性反轉，液晶分子的方向雖然發生了改變，但是卻不會損壞。

2、LCD中閃爍的定位

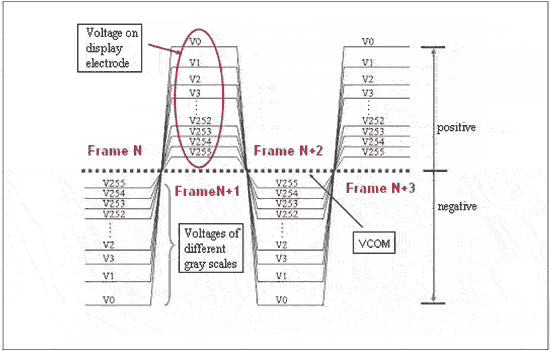

由于采用了上述極性反轉技術，VCOM上的電壓是固定不變的，而顯示器電極上的電壓將根據所顯示圖像灰度的不同而變化。如圖3所示，8位彩色圖像有256級灰度。以灰度V0為例，為了讓V0灰度持續顯示在面板上，顯示器電極的電壓必須在某一間隔內非常高，而在另一間隔內特別低。我們?cè)僖訴0為例，不同的幀期間，雖然Clc電容器兩端的電壓在交替進行，只要顯示器電極的絕對差分電壓和VCOM電壓是固定的，顯示器的灰度就不會變化。這種理想情形如圖3所示。

圖3：理想情況下的VCOM。

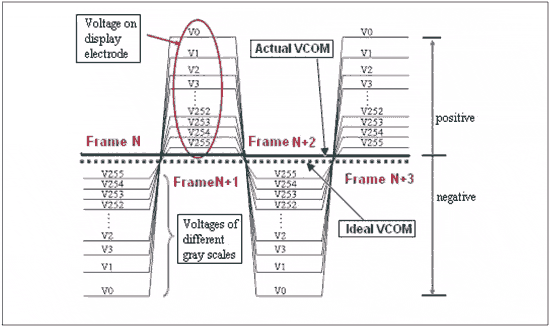

但是在LCD的制造過程中，工藝的細微變化都可能導致VCOM電壓優化值偏離理想值（1/2 AVDD），如圖4所示。

圖4：細微的VCOM偏差均可導致閃爍現象。

可見，VCOM偏差將導致面板屏幕出現可覺察的閃爍，而且，由于VCOM偏差是制造工藝造成的，該閃爍不可能消除。例如V0灰度下，N+1幀的顯示器電極和VCOM之間的絕對電壓小于N+2幀，該差別可能導致兩個不同幀的灰度也不相同，這樣就產生了閃爍現象。

一般情況下，VCOM電壓的大小是通過微調電壓分配器中的機械電位器進行調節的。該方法雖然簡單，但卻不能將VCOM電壓值調得非常精確。該機械調節法還需要不少人工操作，其精準度取決于每一位操作者的技能，甚至不同時期同一操作者的操作結果也會變化。更為糟糕的是，機械電位器的特性數值會隨機變化（例如，運輸過程中）。

3、采用STVM100調節VCOM

慶幸的是，目前出現的一些數字VCOM調準集成電路可以完全取代上述機械電位器，并且更精準、更穩定，還實現了全自動作業，例如意法半導體公司（STMicroelectronics）推出的STVM100數字VCOM校準器。

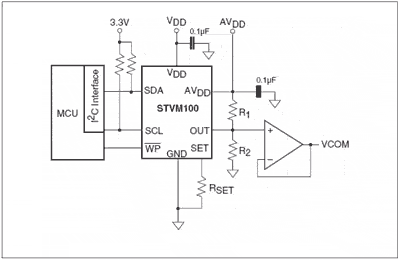

STVM100內置一個I2C接口，以控制輸出漏電流（IOUT）。該輸出驅動一個外接的阻性電壓分配器，然后將所得電壓施加到一個外接的VCOM緩沖器。3個外接電阻器R1、R2、RSET用來監測VCOM上的最高和最低電壓值。如果輸出漏電流（IOUT）增加，外接電壓分配器上的電壓就會下降，這樣，VCOM就能夠在128階電壓內調整。一旦獲得理想的VCOM設定值，就保存在內部EEPROM中，以便在每一次上電時自動喚醒。圖5所示是STVM100電壓校準芯片與VCOM的基本連接電路�？梢姡瑢2C接口MCU與閃爍自動調節系統配合，就能夠以全自動方式來調節VCOM。

圖5： STVM100電壓校準芯片與顯示器VCOM的鏈接。

實際應用中，可以基于STVM100開發LCD閃爍自動調節系統。一般來說，LCD閃爍自動調節系統主要特點包括：
（1）支持點反轉、線反轉、列反轉和幀反轉。
（2）128階電壓范圍內的精度達1個灰度。
（3）調節快速：平均時間少于3.2s。
（4）采用可變?cè)鲆嬲{(diào)節（VGA）技術，適合全規格LCD面板。
（5）多通道：支持1-5路輸入通道。
（6）兩種輸入模式：板上按鍵，PS/2兼容鍵盤。
（7）支持與PC之間的串口和USB連接及通訊。
（8）配合相關PC工具軟件，可自動生成操作日志。
（9）省電模式可以節能85%以上。

圖6：STVM100 LCD閃爍自動調節系統。

閃爍自動調節系統啟動后，用戶只需將系統的I2C電纜與面板連接，幾秒鐘調節完成后，再將電纜取下來即可。該系統可對面板的多個點位進行檢查，并具有很多功能供用戶個性化配置。

另外，在每一次檢查后，所獲得的VCOM數據還可以上傳到PC，做進一步的統計分析，以監控顯示器生產工藝的變化。
