藍光LED在工業應用領域越來越受歡迎，有時甚至用作控制面板上的彩色指示器。但是，它們的正向電壓較高，這與電源電壓不斷降低的趨勢背道而馳�？刂泼姘寰哂�3.3V電源電壓時，若要點亮需要高達3.5V驅動電壓的LED照明指示燈，就會碰到難題。若要驅動多個藍光LED，您可能需要一個電荷泵或者升壓型調節器。但是如果只驅動單個LED，您可以使用少數幾個分立元件和PCB上已有的IC來實現。
控制面板內通常設計有I²C GPIO擴展器，以適應遠距離傳輸。(采用一條串行總線來替代8根或者16根并行連線，實現更加方便；而且采用較小型的電纜和連接器，可節省成本)。您可以使用兩路GPIO口線來驅動LED。GPIO擴展器的每個I/O端口內置脈寬調制(PWM)電路，并具備50mA電流吸收能力，因此可以構成一個價格便宜的分立元件電荷泵。盡管該電荷泵的振蕩器開關頻率很低(2kHz)，但由于LED只需要10mA驅動電流，所以該方法仍可以很好地工作。

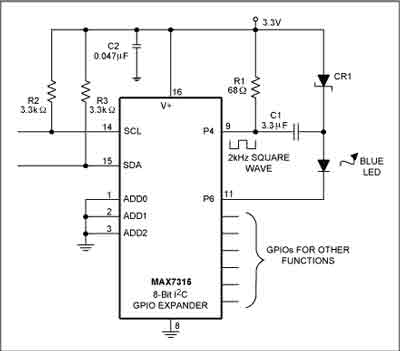

在8路輸出中的一路上(P4)接入一個電容和一個肖特基二極管，并將該輸出置為PWM模式(占空比約為50%)，這樣就可以產生足夠高的LED驅動電壓。第二路輸出(P6)用來點亮和關閉LED。如果LED正向電壓接近或低于電源電壓，則需要開-關控制，因為這時即使振蕩器關閉，電流也會流過CR1。當P4輸出為低時，電容C1充電至大約3V。當P4輸出為高時，電容上的電壓加上電源電壓可通過R1向LED提供電流。在P4關閉期間(輸出為高)，C1通過LED電流放電，所以在下一個周期，電容必須重新充滿電。
采用3.3V電壓供電時，該電路可提供平均值約為15mA的電流，這可以使LED非常明亮。電壓為3.0V時，電流降至大約10mA；電壓為2.0V時，電流降至大約3mA。通過改變R1和C1的取值，您可以對電流進行調整，以使其適合特定的LED。注意，您必須在P6關閉前，先停掉PWM信號。否則電荷泵在P6端口加載的電壓會高達電源電壓的兩倍，這已經非常接近輸出端的極限加載電壓了。
